1

Roco DB 151 118-9 in H0, analog, mit Glühbirnen.

2

Die rechte Diode wurde mit einem Draht überbrückt.

3

Neue Diode (rechts) in der Roco-Platine. Links ist die Umschaltung für den Oberleitungsbetrieb zu sehen.

4

Roco DB 151 118-9 auf der neuen Trasse aus Pappe und 3D-Druck.

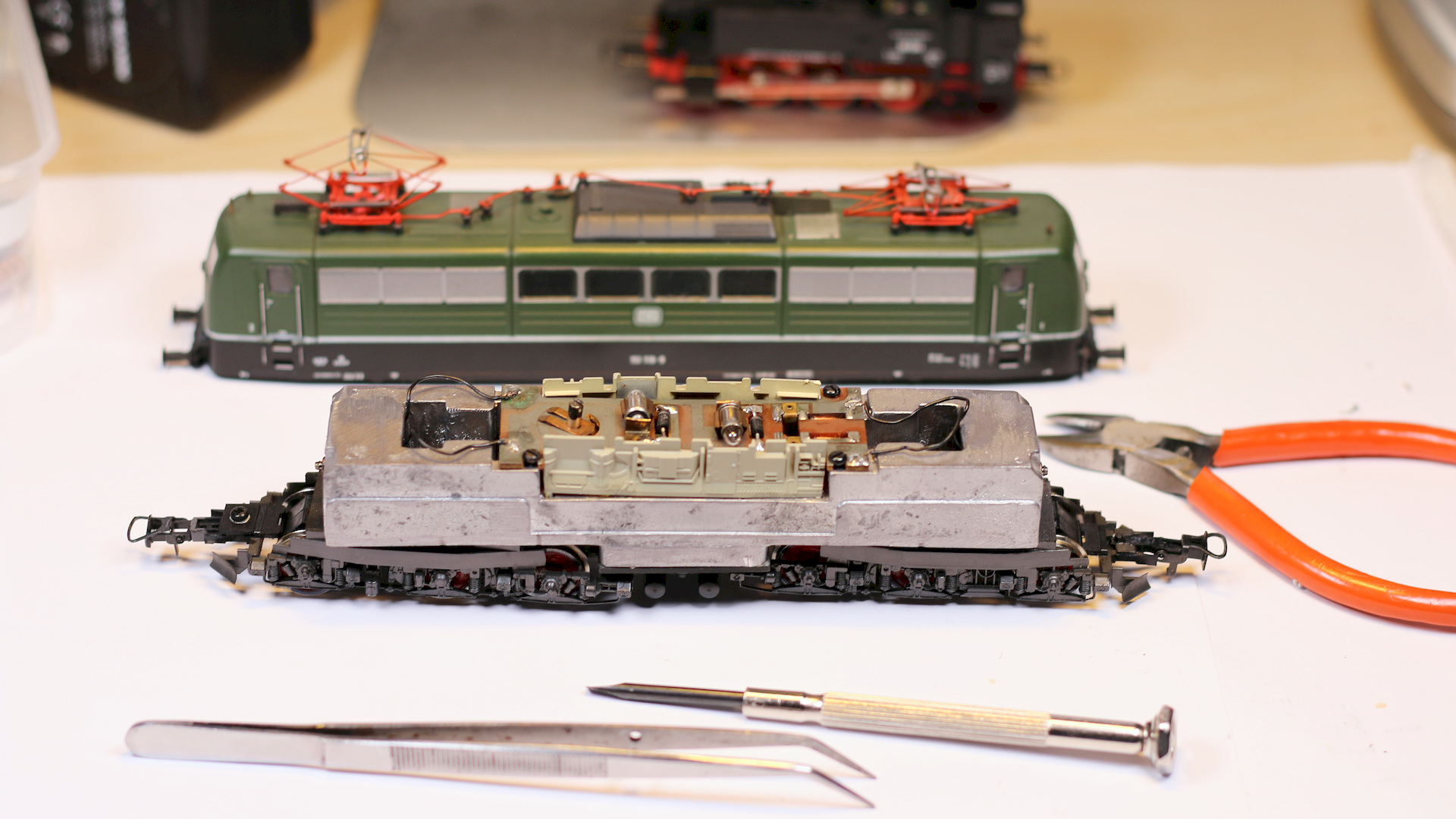

Roco Elektrolokomotive DB BR Baureihe 151 118-9 H0 zerlegt
Roco Elektrolokomotive DB BR Baureihe 151 118-9 H0 Brücke
Roco Elektrolokomotive DB BR Baureihe 151 118-9 H0 Platine
Roco Elektrolokomotive DB BR Baureihe 151 118-9 H0 Güterzug

Vom Nichtleiter zum Halbleiter - neue Diode für die Roco BR 151

Das alte, analoge Modell der Elektrolokomotive DB 151 118-9 leuchtete nur noch einseitig. An der Glühbirne lag´s nicht.

Ich habe im ersten Schritt der Fehlersuche die Glühbirne ausgetauscht. Naheliegend. Doch das alte Leuchtmittel war in Ordnung.



Dann muss wohl ein Kontaktfehler für das fehlende Licht verantwortlich sein!? Die Reinigung der Kupfer-Kontakte brachte nichts.



Sollte tatsächlich die Diode hinüber sein? Sie wurde zum Test mit einem Stück Draht überbrückt. Siehe da, die Glühbirne leuchtet! Natürlich in alle Fahrtrichtungen.



Die zwei Dioden auf der Platine versorgen die zwei Leuchtmittel mit Strom - je nach Fahrtrichtung. In die eine Richtung lässt die eine Diode den Strom nur zu einer Glühbirne durch (Halbleiter), in die andere Richtung umgekehrt. Ist eine Diode defekt, leitet sie u.U. gar nicht mehr (Nichtleiter). Dann leuchtet eine Birne nie, es gibt nur halbes Licht.



Das Einlöten einer neuen Diode lässt die schöne Lokomotive nun wunschgemäss leuchten. Fehler beseitigt.



Konsum-Empfehlung

Passive Bauelemente - Dioden

https://ebay.us/o2MhfA

Modelle der Elektrolokomotive der DB-Baureihe 151 - neu, gebraucht, günstig

https://ebay.us/Zzck0E

Roco Modelleisenbahn-Lokomotiven BR 151

https://ebay.us/OnNtg1





Links

Wikipedia - Diode

https://de.wikipedia.org/wiki/Diode

Wikipedia - DB-Baureihe 151

https://de.wikipedia.org/wiki/DB-Baureihe_151

ATISBLOG.DE Hersteller - Roco

https://www.atisblog.de/de/hersteller-daten/hersteller/roco.htm

11. November 2023
