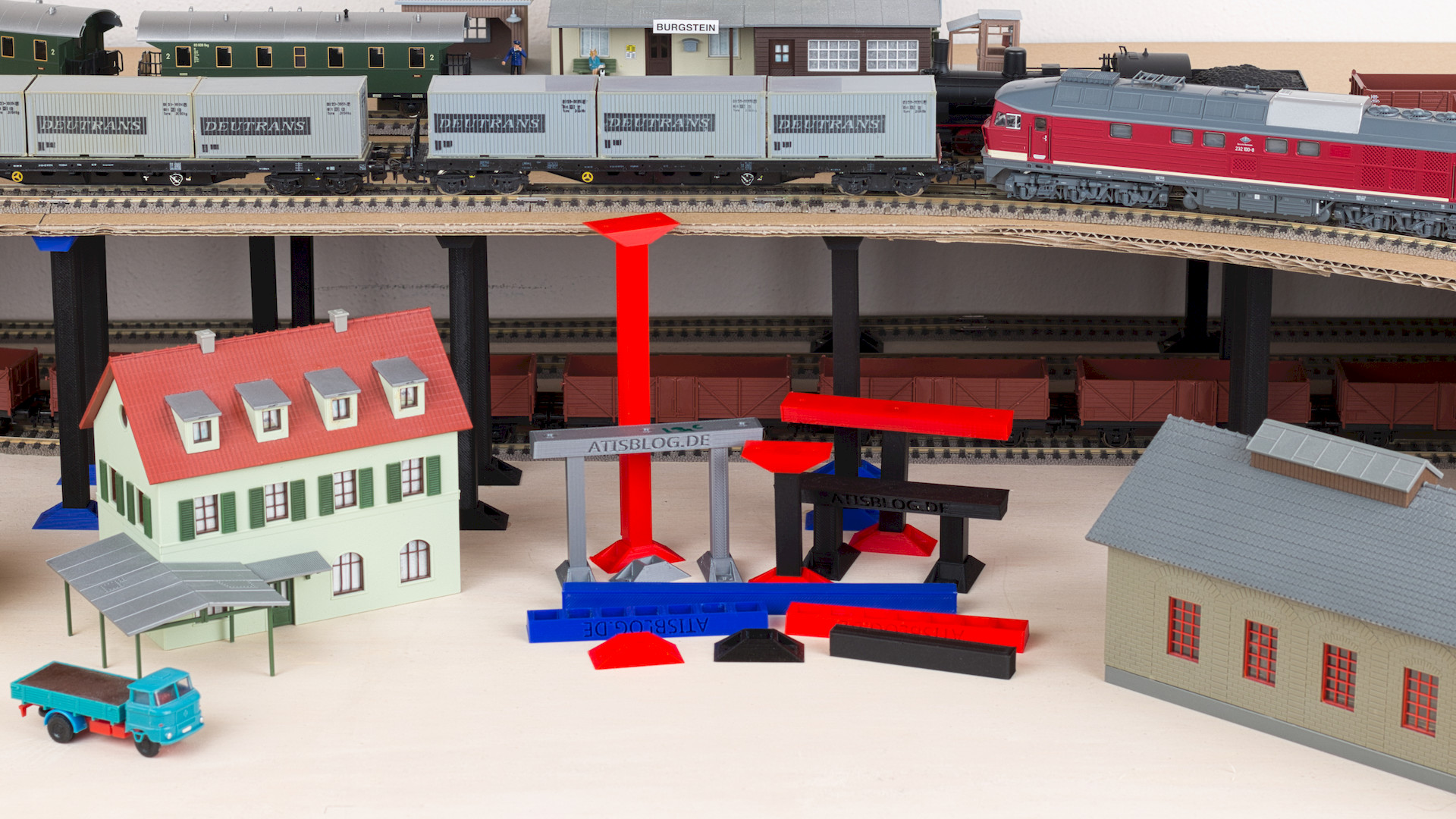

Grau: Alte Version der Stützen.
16. November 2025
7 Fotos
Weiterentwicklung der Trassen-Stützen
Die aus einfachem 3D-Druck und handelsüblicher Wellpappe gebauten Gleistrassen haben sich bewährt. Für neue Streckenabschnitte wurden die Bauteile daher weiter optimiert.
Fuß-Konstruktion mit Autodesk Tinkercad im Browser.
Gleisträger (Unterseite oben) in der 3D-Druck-Vorbereitung in UltiMaker Cura.
Gleiswendel aus selbst gedruckten Stützen und Wellpappe.
Die neuen Pfeiler besitzen einen größeren Querschnitt, sodass nun höher und gleichzeitig stabiler gebaut werden kann. Füße und Gleisauflagen wurden entsprechend angepasst. Das Höhenraster bleibt unverändert und steigt weiterhin in 8-mm-Schritten an: 8 – 16 – 24 – 32 – 40 – 48 – 56 – 64 – 72 – 80 – 88 – 96 – 104 – 112 – 120 – 128 – 136 – 144 … 210 mm.
Für besonders stabile Überbrückungen größerer Abstände gibt es nun zusätzlich lange Gleisauflagen, die an beiden Enden abgestützt werden können.
Das allgemeine Bauprinzip sowie die Entstehungsgeschichte sind im ersten Blog-Artikel zum Thema beschrieben (Link unten).
Druck-Dateien
Die einzelnen STL-Dateien für den 3D-Druck enthalten jeweils einen Fuß, Pfeiler oder eine Gleisauflage in mehreren Längen. Sie liegen gesammelt in einem ZIP-Paket vor und stehen unten kostenlos zum Download bereit. Die Dateien dürfen gerne modifiziert und weitergegeben werden. Über Rückmeldungen würde ich mich freuen.
Konsum-Empfehlung
Links
ATISBLOG.DE Download - Trassenstuetzen-2025-STL.zip ca. 600 KB
https://www.atisblog.de/datei/downloads/2511161639229995142
ATISBLOG.DE Blog - Trassenbau aus Pappe und 3D-Druck
http://www.atisblog.de/de/blog-beitrag/blog/trassenbau-aus-pappe-und-3d-druck.htm
